Beim Einkurbeln unserer grossen (und schweren) Markise dreht die Kurbel durch. Ich musste die obere Kurbelstange daher mit beiden Händen und festem Griff mühsam anziehen. 🙁
Fehleranalyse
Bei der Inspektion in der heimischen Werkstatt stellte sich heraus, dass im dünnen, inneren Stück der Kurbel vorne ein Sechskant eingesteckt ist, der sich mit den eingefrästen Nuten im äusseren Rohr verkeilt und damit für Kraftschluss sorgt.
Fehlerursache
Dieser Sechskeil war aber nur mit einem locker sitzten Reibschluss duch ein aufgerolltes Verzahnungsmuster in das innere Rohr gesteckt. Und das ist nicht rauh genug, um die rohen Kräfte (die sinnlos walten…) 😉 aushalten zu können. Der grosse Sechskant-Einsatz drehte innen im dünneren Rohr durch.
Reparatur
Schritt 1: Kleben
Der Sechskant wurde von mir mit Araldit-Metall-Zweikomponentenkleber in das innere Rohr geklebt.
Schritt 2: Verstiften mittels Schraube

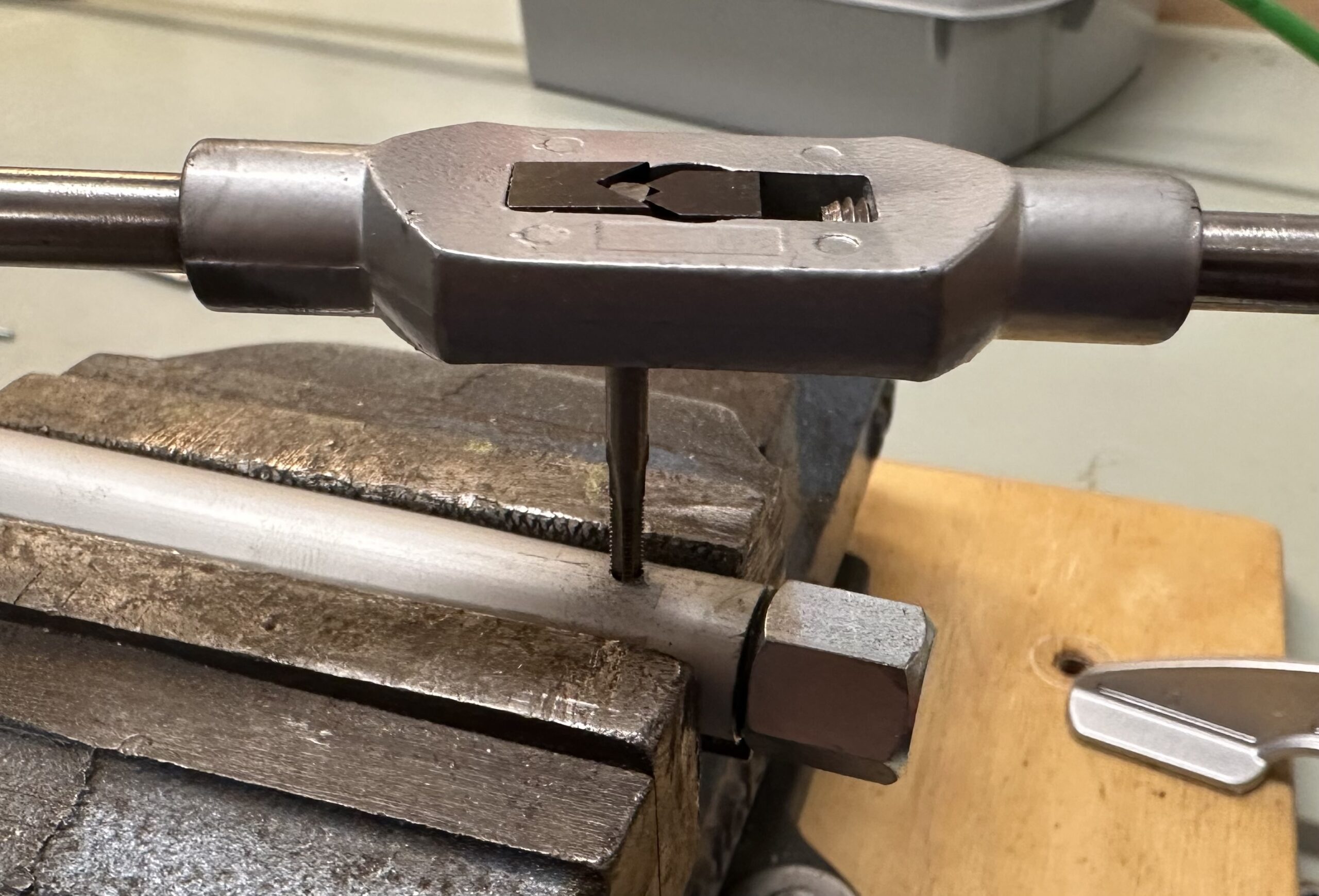

Im Schraubstock eingespannt habe ich ein 2.5mm Loch gebohrt, ein M3 Gewinde eingeschnitten, die Bohrung angesenkt.

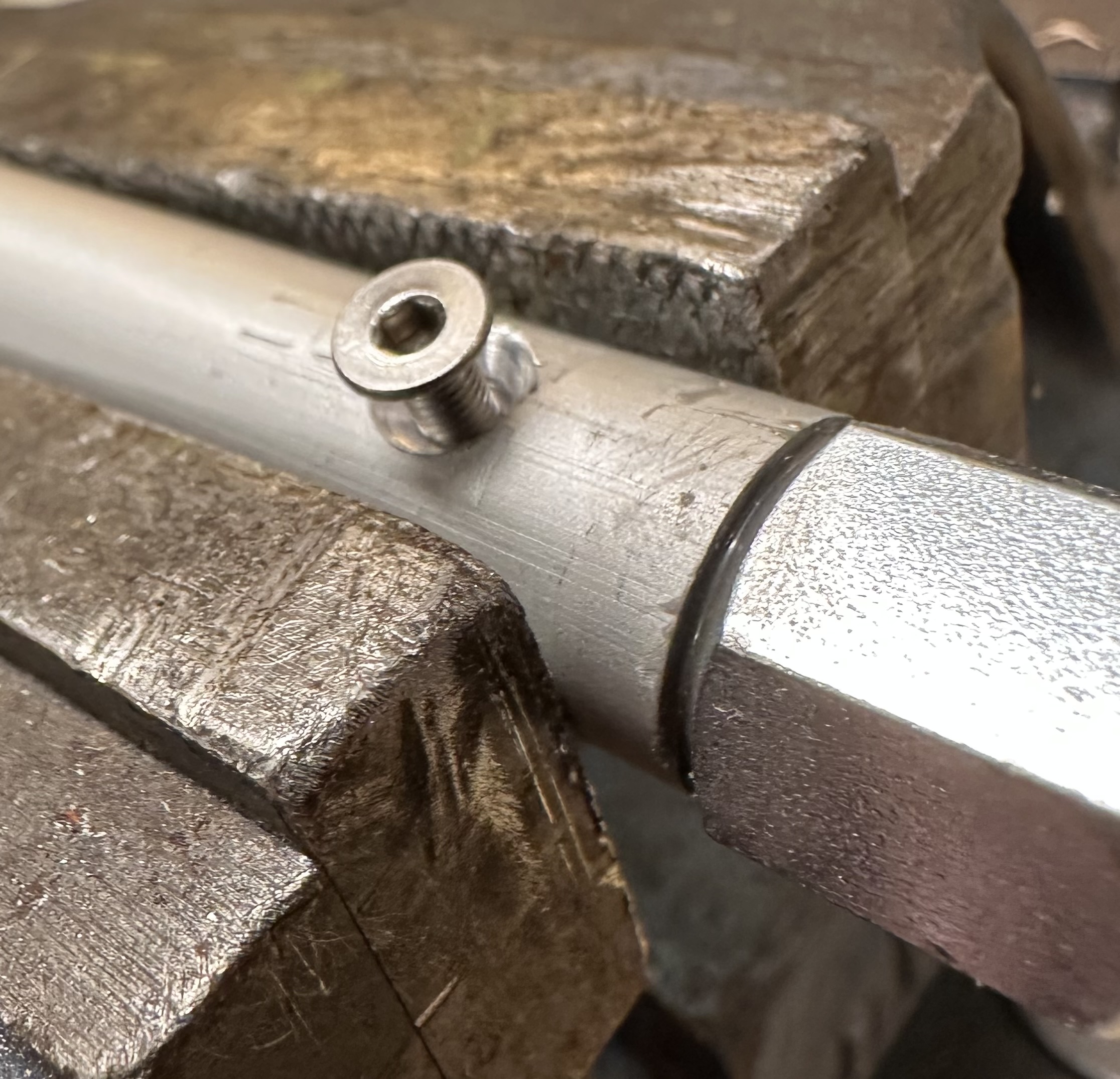

So konnte ich eine rostfreie M3x6mm Inbus-Schraube hineindrehen, die nicht vorsteht.
Kontrolle

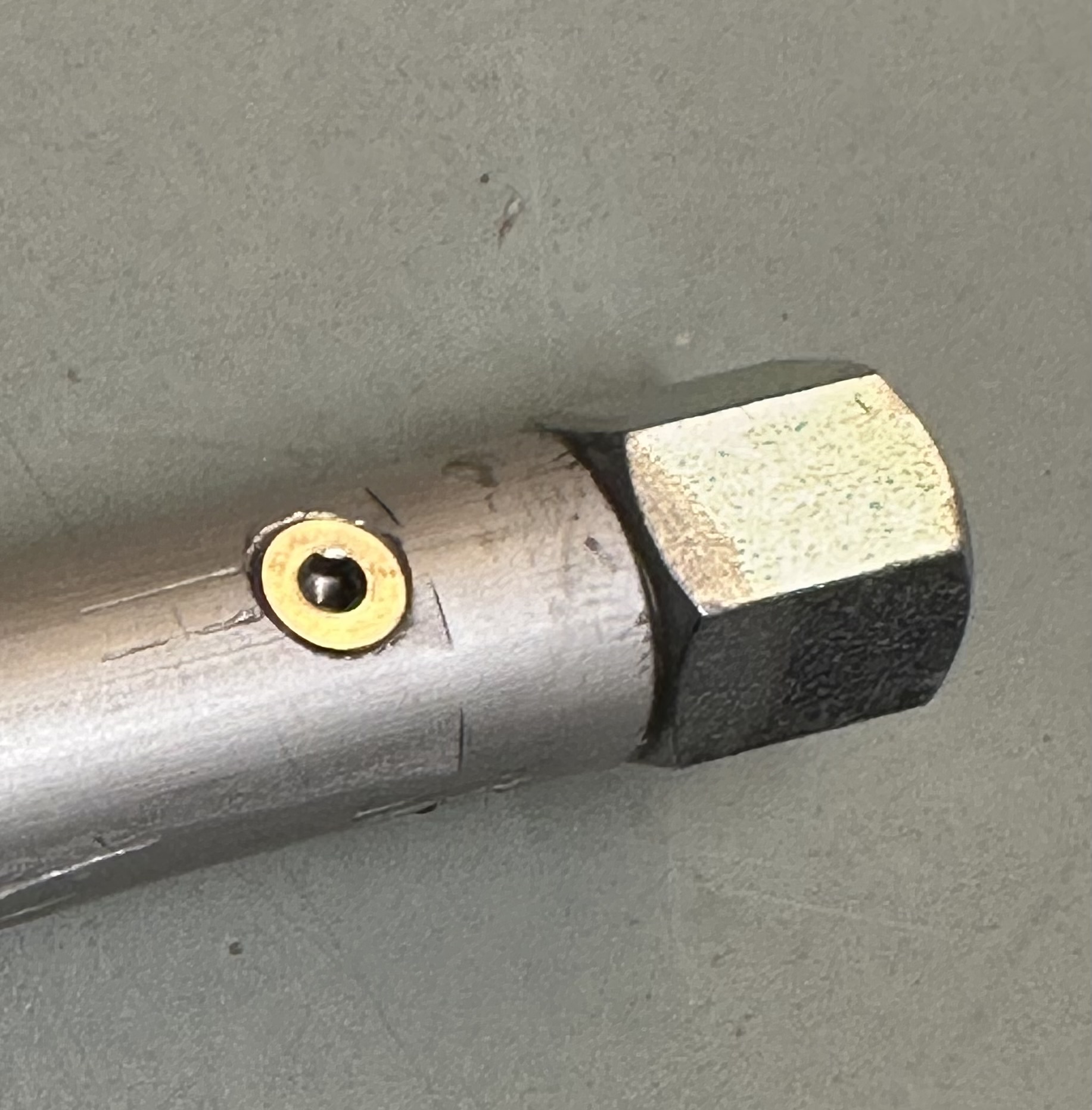

Die versenkte Schraube verschwindet komplett ohne Berührung im äusseren Rohr. Damit ist sichergestellt, dass der grosse Sechskant sich nicht mehr im kleinen Sechskant drehen kann.
