An den vom Werk her eingebauten USB-Ladebuchsen lassen sich unsere modernen iPads und MacBooks nur sehr langsam aufladen, weil sie mit maximal 500mA laden können. Eine stärkere Ladebuchse wurde bei Amazon bestellt. Aber wo einbaue?

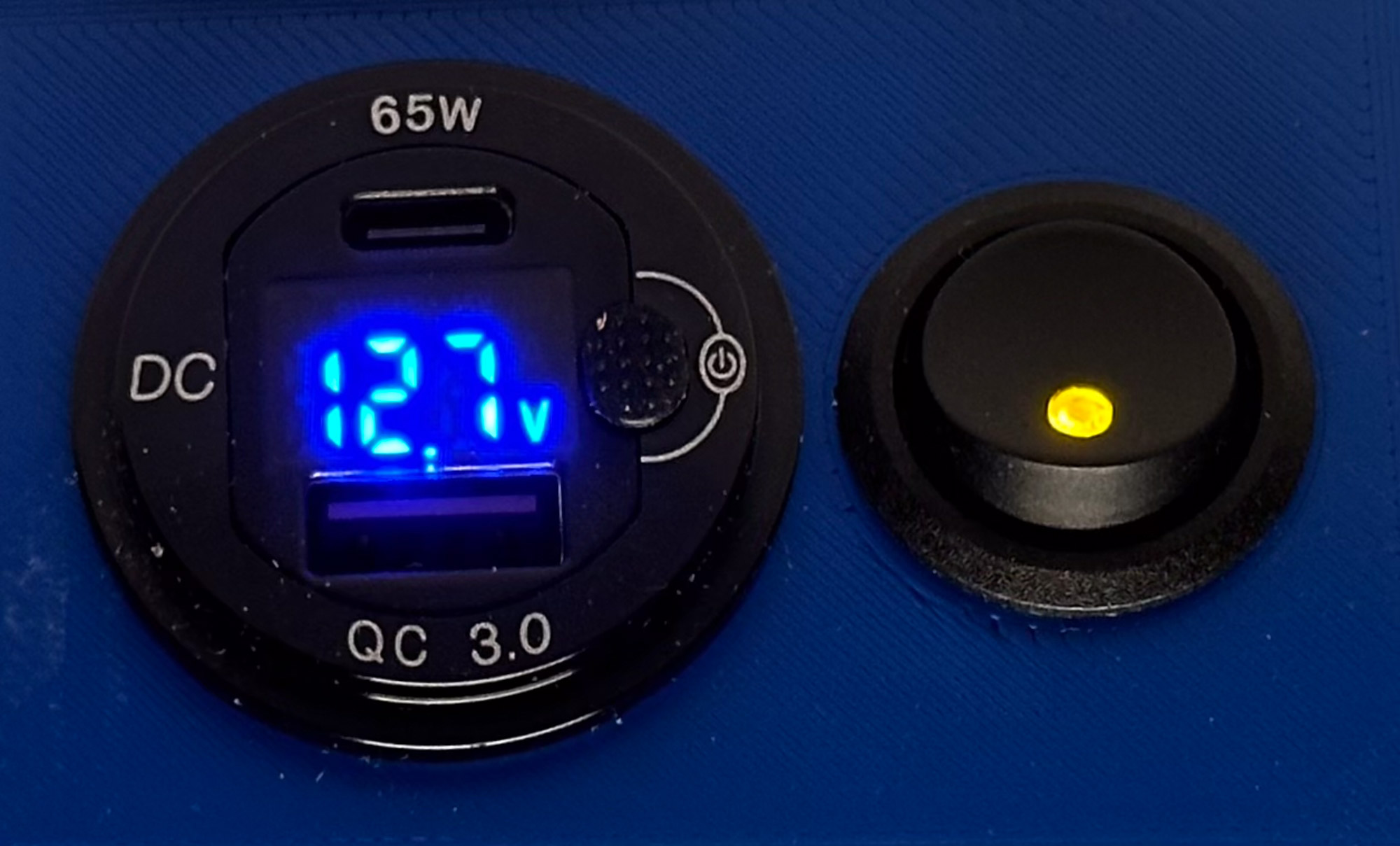

Vorne links im Hängeschrank ist von Werk aus eine 12-Verteilerbox eingebau. Ein guter Platz, daneben eine neue Buchse zu installieren. Diese USB-Buchse zeigt gleichzeitig auch die Spannung der Bordbatterien an.
Und damit diese hellblaue Anzeige nicht die ganze Zeit leuchtet habe ich beschlossen, zusätzlich daneben einen Schalter einzubauen, mit dem man die gesamte USB-Buchse vom Bordnetz trennen kann. Dann bleibt es auf Wunsch dunkel und es wird auf keine Fall Strom verbraucht, wenn gerade nichts geladen werden soll.

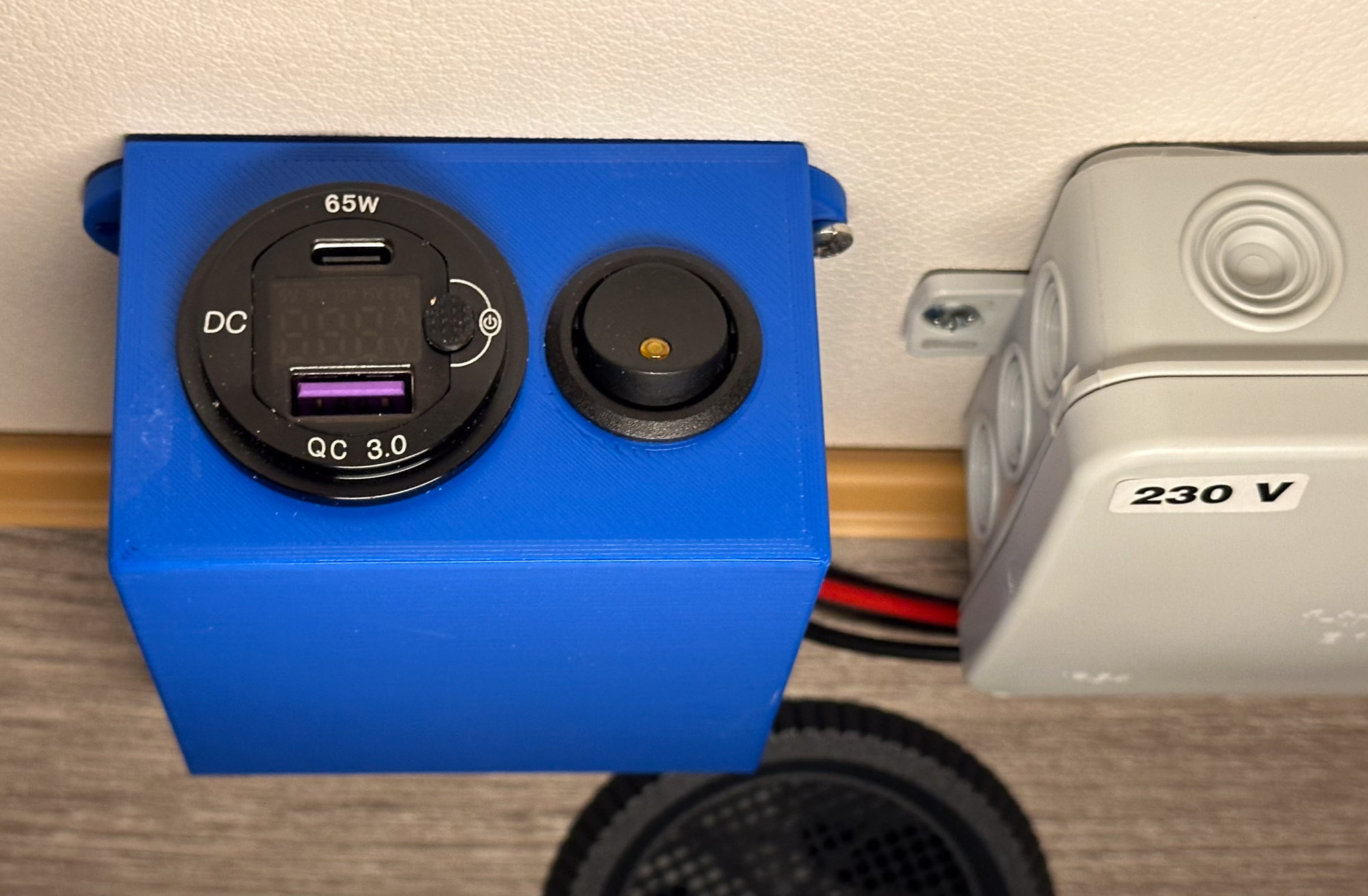

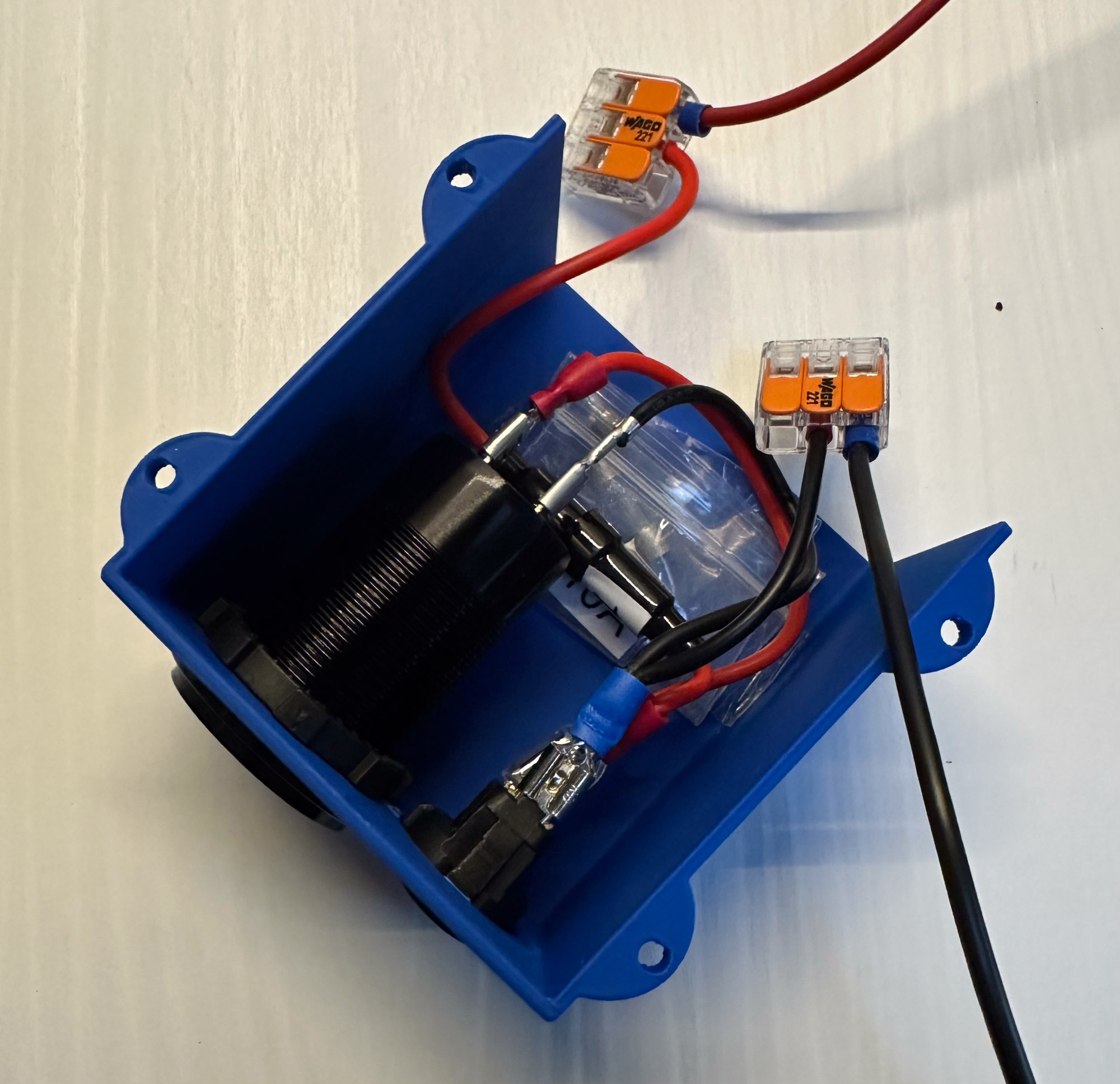

Damit ich kein grosses Loch in das Fahrzeug bohren muss, habe ich ein passendes Gehäuse in Fusion360 entworfen und auf dem Prusa ausgedruckt. Rechts wurde der Schalter montiert, links die USB-Buchse. Die Buchse ist über eine im Kabel eingebaute 10A Glas-Sicherung abgesichert. All dies findet mit den Anschlusskabeln im Gehäuse Platz. Und zwei Ersatzsicherungen sind in einem Tütchen ebenfalls innen eingeklebt.

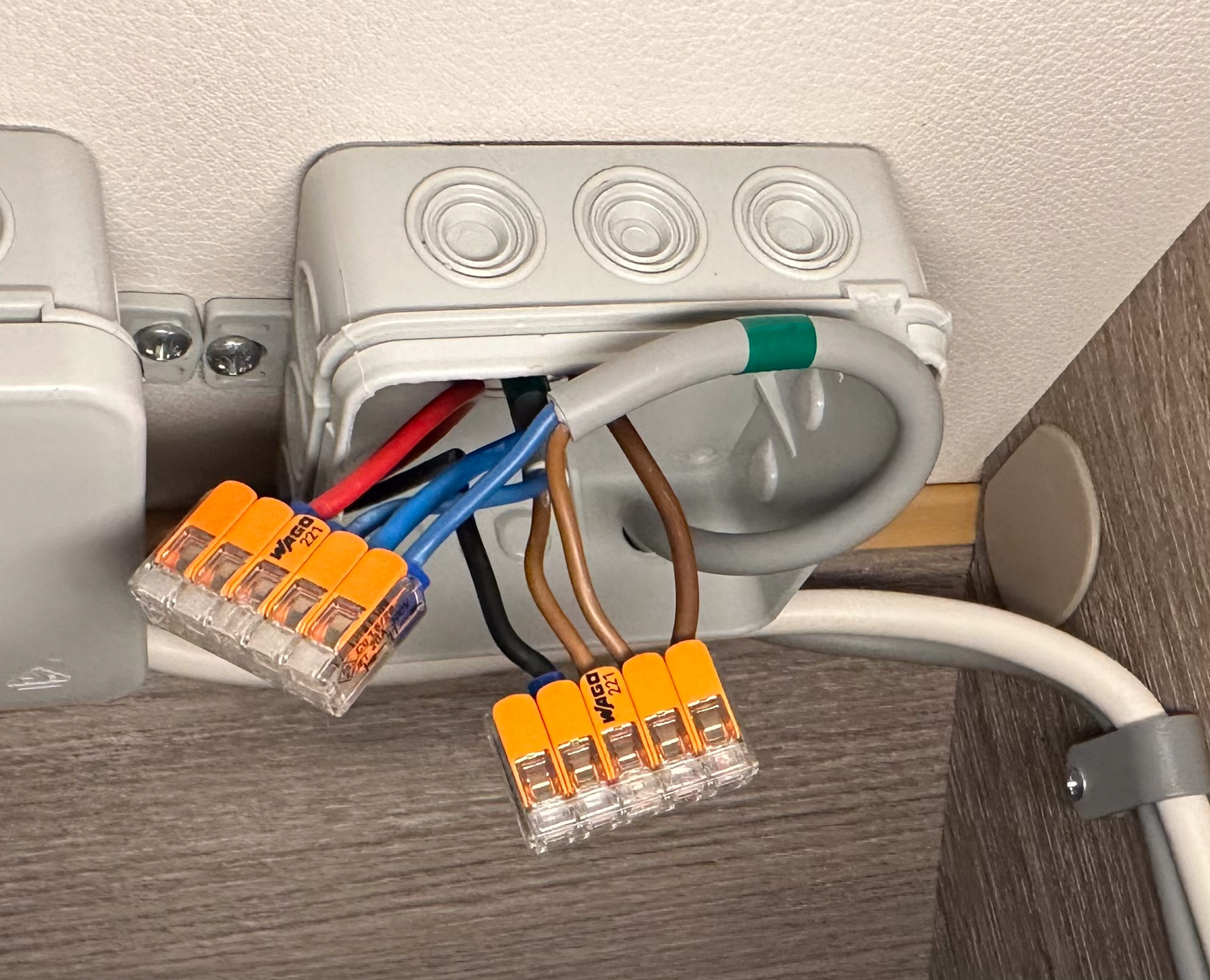

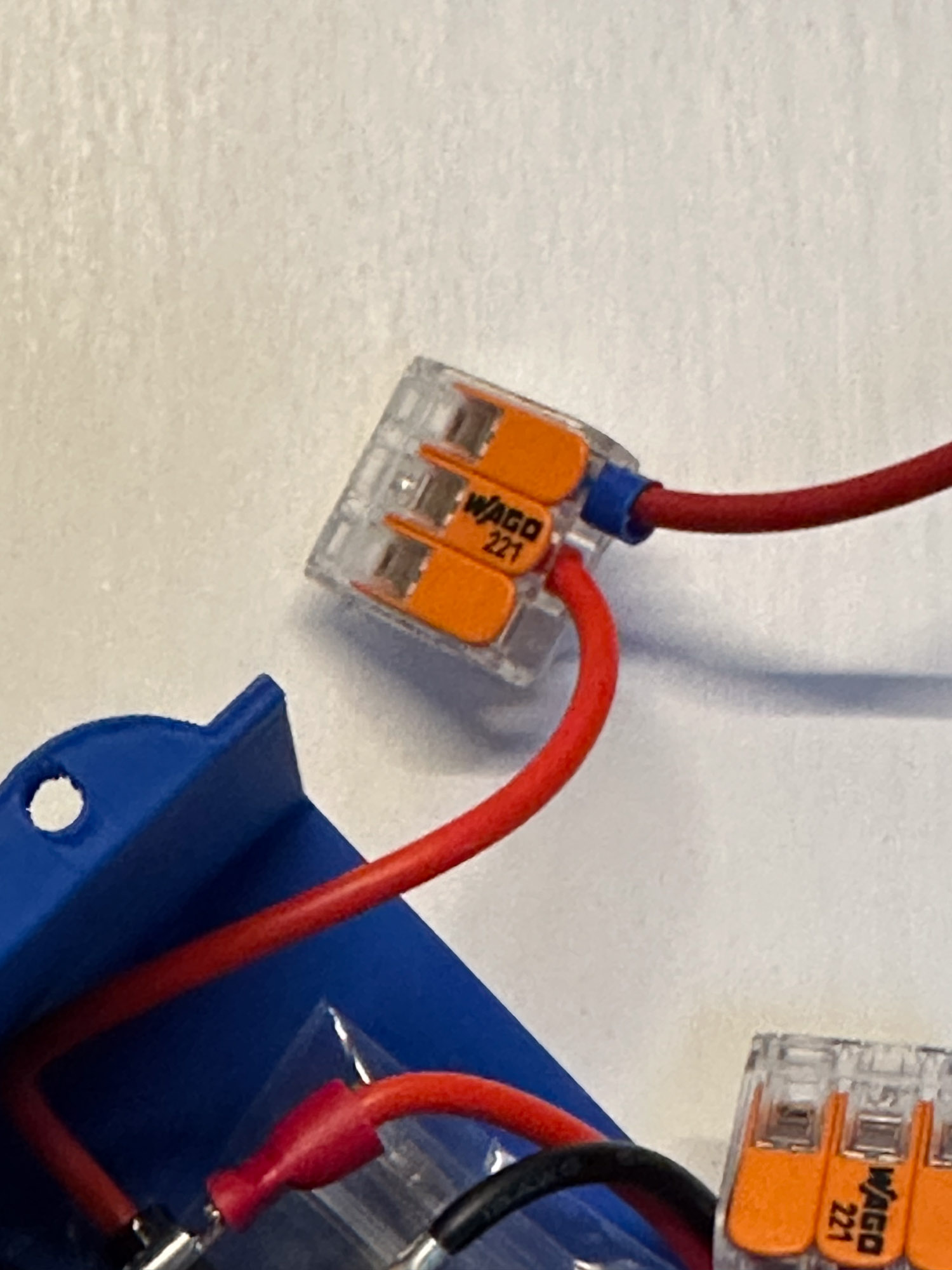

Das Ganze wird mit 4 kleinen Schrauben oben unter die Deckel in den Hängeschrank geschraubt und mit der dort liegenden 12V Verkabelung verbunden. Dazu habe ich Wago 221 Klemmen verwendet, bei denen nun noch eine weitere frei ist, so dass weitere Geräte angeschlossen werden können.
